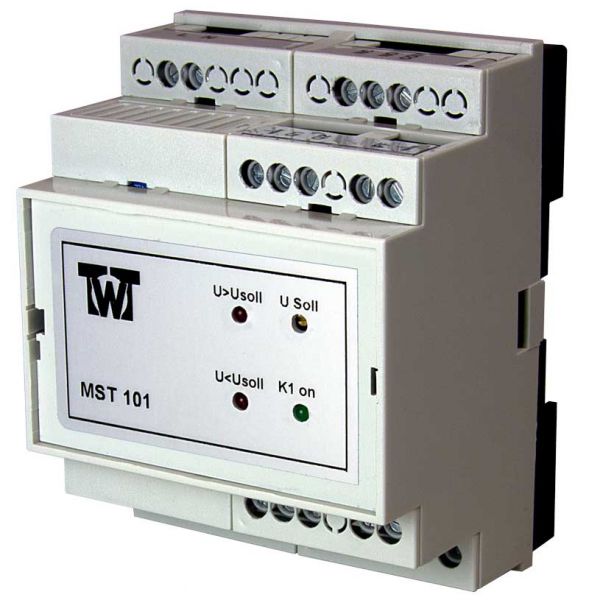

Motorenregelung MST 101 für AC-Motoren

Dieser 3-Punkt-Regler hat seinen Einsatz als Grenzwertschalter zur Steuerung motorischer Stellantriebe, Ventile, Pumpen, Thermische Aggregate, u.a. Funktion: Vergleich einer analogen Eingangsgröße (0-10VDC) mit einem Sollwertbereich. Bei Über- oder Unterschreiten dieses Bereiches wird über den entsprechenden Ausgang ein Stellglied aktiviert, welches die Regelabweichung ausgleicht. Z.B. ermöglicht der MST101 die Spannungsregelung eines motorgetriebenen Stelltransformators. In Verbindung mit einem entsprechenden Messwandler (0-10V) können auch andere Parameter geregelt werden. Über seine Digitalausgänge lässt sich der Regler an eine SPS-Steuerung integrieren oder an die optional erhältliche Schrittmotorsteuerung MST102 anschließen.

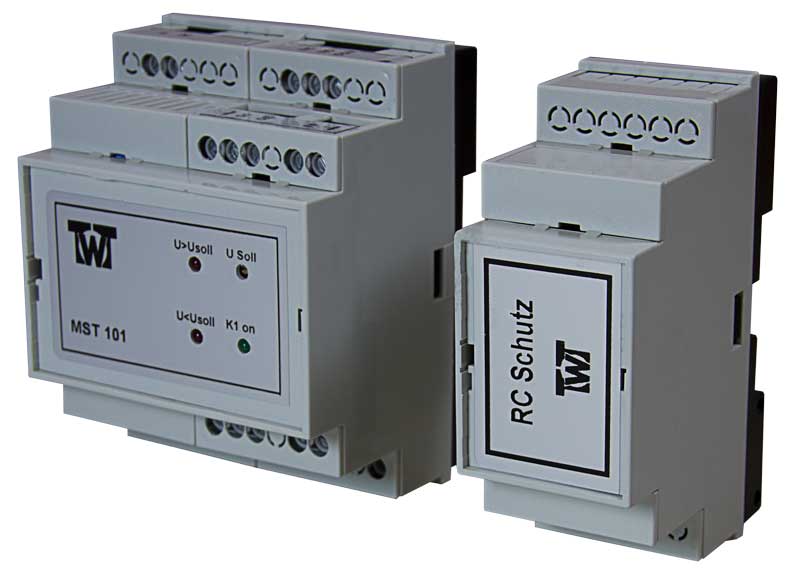

MST 101 mit RC-Schutz


Dieser 3-Punkt-Regler hat seinen Einsatz als Grenzwertschalter zur Steuerung motorischer Stellantriebe, Ventile, Pumpen, Thermische Aggregate, u.a. Funktion: Vergleich einer analogen Eingangsgröße (0-10VDC) mit einem Sollwertbereich. Bei Über- oder Unterschreiten dieses Bereiches wird über den entsprechenden Ausgang ein Stellglied aktiviert, welches die Regelabweichung ausgleicht. Z.B. ermöglicht der MST101 die Spannungsregelung eines motorgetriebenen Stelltransformators. In Verbindung mit einem entsprechenden Messwandler (0-10V) können auch andere Parameter geregelt werden. Über seine Digitalausgänge lässt sich der Regler an eine SPS-Steuerung integrieren oder an die optional erhältliche Schrittmotorsteuerung MST102 anschließen



Technische Daten MST 101



Betriebsspannung

160...253 V AC; 50 Hz

Sicherung intern

80 mA, träge

Leistungsaufnahme

ca. 5 VA

Regelgenauigkeit, bezogen auf den Regelbereich-Endwert

 ± 1,0 %

Istwertvorgabe



Mess-/Eingangssignal AC (Wandler)

Mess-/Eingangssignal DC

0...253 V max.

0...15 V max.

Eingangsimpedanz - AC Eingang

≥ 90 kOhm

Eingangsimpedanz - DC Eingang

>   5 kOhm

Sollwertvorgabe (Referenzsignal)

per Jumper wählbar

  • über internes Potentiometer
  • oder externes Potentiometer
  • oder externes DC – Signal





1 bis 100kOhm

Uref : 0...10V DC; Eingangsimpedanz >1MOhm Restwelligkeit: max.2 mV

Ausgänge


  • 2 x Schaltausgänge



Schaltleistung der Ausgänge (Triac-Schließer)

130 VA; modifizierbar mit Umschaltrelais 250V/10A

Ansprech-/Rückfallverzögerung der Ausgänge

10 ms
  • 2 x Digital-Ausgänge

MOSFET-Pegel 15V DC High Pegel
  • 1x Relaisausgang



Potentialfreier Umschaltkontakt 250VAC/16A

(modifizierbare Auslösung)

Regelgeschwindigkeit

abhängig vom verwendeten Moter

Regelparameter

  • Fensterbreite (Ruhezone)



47mV max. (vierstufig reduzierbar mittels Jumper)

Gewicht

ca. 330 g

Schutzgrad

IP20

Umgebungstemperatur

+5°C bis + 40°C

Lagertemperatur

+5 °C bis +80 °C

Abmaße des Hutschienengehäuses (BxHxT)

(70x90x60) mm

Befestigung

DIN-Schiene-Montage

Approbation

CE, EN61000-6-3, EN61010-1
