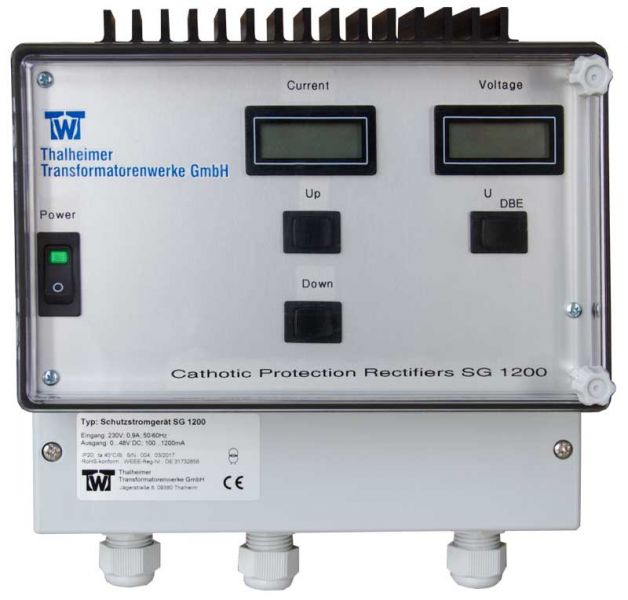

Kathodische Schutzstromgeräte SG350, SG700 und SG1200
![](assets/images/c/SG_1200_Front_web-5900ea61.jpg)
Vorteile:
- Schutzstromklasse 350mA, 700mA und 1200mA wählbar
-
Schutzstromeinstellung digital in 100 Schritten möglich
-
Automatisch regulierender Konstantstrom
-
Schnittstelle für Fernüberwachung und Parametrierung vorhanden (z.B. Weilekes Minitranssystem)
-
Überspannungsschutz am Ausgang
-
Klemmen für Taktrelais vorhanden
-
Digitale Messung des Stromes, der Spannung und der Dauerbezugselektrode
-
Integrierter Temperatur und - Kurzschlussschutz
Technische Daten und Typenüberblick
Technische Daten | SG350 | SG700 | SG1200 |
---|---|---|---|
Approbation | CE, EN61000-6-3, EN61010-1 | CE, EN61000-6-3, EN61010-1 | CE, EN61000-6-3, EN61010-1 |
Betriebsspannung | 90...264 AC; 47...63 Hz |
90...264 AC; 47...63 Hz |
90...264 AC; 47...63 Hz |
Leistungsaufnahme | max. 22 VA | max. 43 VA | max. 73 VA |
Ausgangsstrombereich | 30...350mA DC | 60...700mA DC | 100...1200mA DC |
Ausgangspannung | max. 42V DC | max. 42V DC | max. 42V DC |
Einstellbare Stromstufen | 100 | 100 | 100 |
Schaltschwelle - Potentialfreies Alarmrelais* | 30mA | 60mA | 100mA |
Fernüberwachung | Relaiskontakt- ausgänge; potentialfrei |
Relaiskontakt- ausgänge; potentialfrei |
Relaiskontakt- ausgänge; potentialfrei |
Schaltstrom des Störmelderelais |
min. 1 mA bei 5 V DC, max. 1 A bei 24 V DC | min. 1 mA bei 5 V DC, max. 1 A bei 24 V DC | min. 1 mA bei 5 V DC, max. 1 A bei 24 V DC |
Kabelanschluss max. | 2,5 mm² | 2,5 mm² | 2,5 mm² |
Masse | 1,4 kg | 1,4 kg | 1,4 kg |
Schutzgrad | IP54 | IP54 | IP54 |
Umgebungstemperatur | -20 °C bis +40°C | -20 °C bis +40°C | -20 °C bis +40°C |
Lagertemperatur | -20 °C bis +80°C | -20 °C bis +80°C | -20 °C bis +80°C |
Abmessung Gehäuse |
(222 x 180 x 107) mm | (222 x 180 x 107) mm | (222 x 180 x 107) mm |
Befestigung | Wandmontage | Wandmontage | Wandmontage |
