TYP Beispiele | DSS 91680AX | DSS-AX | ESS-AX |
---|---|---|---|
Phasenanzahl | 3 | 3 | 1 |
Eingangsspannung | 3 x 400 V | 3 x 690 V | 400 V |
Frequenz | 50/60 Hz | 50/60 Hz | 50/60 Hz |
max. Ausgangsspannung | 3 x 400 V | 3 x 690 V | 400 V |
max. Ausgangsstrom | 168 A | 192 A | 500 A |
Drehwinkel | 320° | 320° | 320° |
Motorantrieb | 230 V AC | 230 V AC | 230 V AC |
Prüfspannung (Wicklung-Welle) | 4 kV | 4 kV | 4 kV |
max. Umgebungstemperatur | +45 °C | +45 °C | +45 °C |
Aufstellhöhe | < 1000 m | < 1000 m | < 1000 m |
Isolierstoffklasse | B | B | B |
Schutzgrad | IP00 | IP00 | IP00 |
Gewicht ca. | 550 kg | 750 kg | 850 kg |
Abmessungen ca. Breite |
650 mm | 650 mm | 650 mm |
Tiefe | 570 mm | 570 mm | 570 mm |
Höhe | 1400 mm | 1700 mm | 1700 mm |

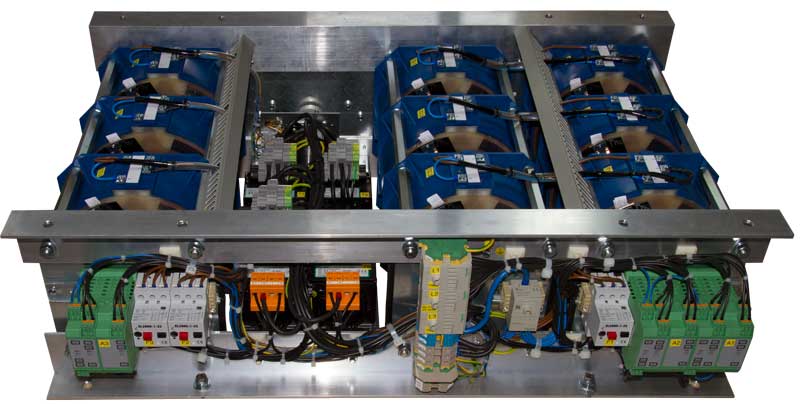

Regelbarer Großtransformator Bauart DE
Unser Team an Ingenieuren unterstützt Sie gern bei der Erstellung dieser Anlagen. Je nach Einsatzgebiet und Größen werden diese Anlagen kundenspezifisch hergestellt. Die Auslieferung kann als IP00 oder fertig verdrahtete Variante im Schaltschrank erfolgen.
![](assets/images/b/DSS_Bauart_DE_web-d8040d89.jpg)
Regelbare Großtransformatoren bieten Ihnen Einstellfunktion für die optimale Spannungs- oder Stromeinstellung. Ein hoher Wirkungsgrad und ein "sauberes" Ausgangssignal (sauberes Sinussignal) steht Ihnen hier zur Verfügung. Weiterhin sind unsere Produkte für eine lange Lebensdauer konzipiert und kommen mit den unterschiedlichsten Umweltbeanspruchungen klar. EMV stellt sich für diese Geräte ebenfalls nicht. Die Geräte bestechen durch:
- elektronische Regelung
- einfache Anpassung an Spezifikationsdaten
- eine sehr hohe Lebensdauer
- auf Kundenwunsch variable
- Spannungen, Ströme und Bauformen
- Stromabnehmer mit Kühlkörpern
- geringe Wirbelstromverluste
- hoch effizient
- wartungsfrei,
- da selbstreinigende Schleifbahn
- veredelte Schleifbahn
- großflächige Stromaufnahme
- Einsatz unter Öl möglich
- selbstverlöschend (Brandschutz)
![](assets/images/d/DSS%209720%20MAC_web-30361aa8.jpg)

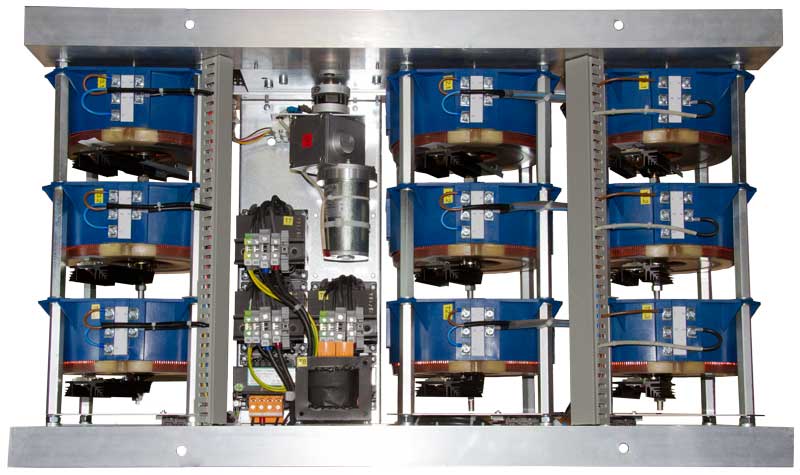

Der modulare Aufbau des Gerätes lässt einen einfachen Zugang zu den einzelnen Komponenten zu. Es können in kurzer Zeit einzelne System entnommen oder erweitert werden. Die Steuerung erfolgt mittels eines eigenen Steuerungsmoduls, welches auch Vorgaben von Werten zulässt.
- • Somit lassen sich diese Anlagen einsetzen als:
- • Stromversorgung mit Regelaufgaben
- • Stromversorgung für z.B. Werkzeugmaschinen
- • Stromversorgung für Prüfaufgaben
- • Stabilisatoren für Netze
- • Stabilisatoren für Industrienetze
- • u.v.m
